平、立、横、仰焊接的焊接手法了解一下

发布：vdianqihanpeixun浏览：3792次

平焊为避免产生焊缝单边、咬边、顶角焊不透或焊缝夹渣等缺陷，应根据两板的厚薄来调整焊条的角度，同时电弧要偏向厚板一边，以便使两边熔透均匀。

焊条倾角过大或过小都会使焊缝成形不良。立焊忌使用较大的电流和过长的电弧立焊时，使用电流过大或焊条向前移动速度太慢，会使熔池过热，金属液不能很快凝固，将导致焊缝咬边或产生焊瘤;电弧过长、电流太小，会使熔池温过低，产生夹渣和末焊透缺陷。因此，立焊应采用适当的运条角度和适宜的运条方法，使用较小的电流，短弧焊接，以利焊缝成形。

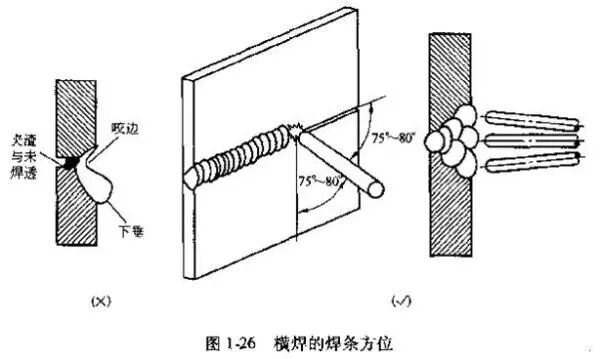

横焊时不得减弱电弧对熔滴的承托作用横焊时，熔化金属在重力作用下发生流淌，操作不当易在上侧产生咬边，下侧因熔滴堆积而产生焊瘤或未焊透缺陷。施焊时应选择较小直径的焊条，配合恰当的焊条角度和运条方法，以短路过渡形式进行焊接。多道焊接运条的角度还应针对焊缝所在位置，适当改变焊条角度，以使电弧推力对熔滴产生承托作用，才能获得高质量的焊缝。

仰焊忌用长弧施焊仰焊时，熔池倒悬在焊件下面，焊缝戍形困难，容易在焊缝表面产生焊瘤，背面产生塌陷。焊接时，为使熔滴金属在短时间内内焊条过渡到熔池中去，必须使用最短的电弧长度、较小直径的焊条、稍快的焊接速度及合适的焊接电流；多层次焊接时，可采用月牙形和锯齿形运条方式焊接。为控制熔池面积，摆幅不宜太大，焊道应薄一些，以防止产生焊接缺陷。
